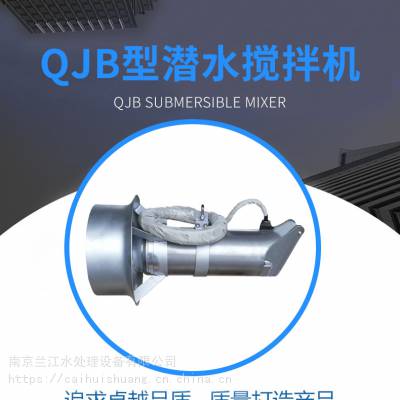

QJB10/12-620/3-480 不锈钢潜水搅拌机 底座固定式安装

QJB型潜水搅拌机主要由设备主机、安装系统及电控设备组成。
QJB型潜水搅拌机按其作用形式可分为混合型潜水搅拌机和低速推流型潜水搅拌机。混合型潜水搅拌机为直联冲压式潜水搅拌机。低速推流型潜水搅拌机属于非直联式潜水搅拌机。
混合系列QJB型多功能旋流式潜水搅拌机按其叶片成形方式又分为铸件搅拌机和冲压搅拌机。铸件搅拌机叶轮为铸造成形，机体外壳材料为铸铁。冲压式搅拌机叶轮为冲压成形，机体外壳材料为不锈钢。
直联冲压式结构的潜水搅拌机采用多级电机，水力部件经冲压成型，精度好、***，叶轮有不同的叶片角度。采用水力平衡的无堵塞的拽后设计，结构紧凑，体积小、重量轻，操作维护简单、安装方便快捷，使用寿命长。壳体全部采用不锈钢铸造，外形美观流畅。经国家环保局认定，是国内外潜水搅拌机中的 产品。
混合型潜水搅拌机一般配制导流罩以增加轴向流动并减少径向流动，减少叶轮震动，增加运转的平稳性。二低速推流型潜水搅拌机不配制导流罩。
直联式潜水搅拌机主要由叶轮、潜水电机两大部分组成，叶轮直接安装在电机轴上。

型号表示方法
QJB4/6-400/3-980/C/S/P
QJB—潜水搅拌机 推流器
4—电机功率
6—电机级数
400—叶轮直径
3—叶轮片数
980-叶轮转速
材质：C-铸铁 S-不锈钢 P-聚氨酯
配用功率范围：0.37-22KW
叶轮直径范围：260-900mm
叶轮转速范围：180-980r/min
推力范围：≤2900N
材质：铸铁/不锈钢
可根据客户要求定做

使用条件
QJB型潜水搅拌机在下列条件下应能正常连续运行
1、 介质温度不超过40℃；
2、介质的PH值在5-9之间；
3、液体密度不超过1.15千克/立方米;
4、长期潜水运行，潜水深度一般不超过20m。

产品特点
1、QJB型潜水搅拌机结构紧凑，体积小、重量少，操作维护简单、安装检修方便、使用寿命长。
2、叶轮具有合理的水力设计结构，工作***，后掠式叶片具有自洁功能可防杂物缠绕、堵塞。
3、与曝气系统混合使用可使能耗大幅度降低，充氧量明显提高，有效防止沉淀。
4、***的电缆密封设计，排除了电缆漏水的隐患。
5、电机绕组绝缘等级为级，防护等级为IP68，选用进口轴承和、的电机防凝露装置，使电机的工作更加***。
6、两道独立的机械密封，机械密封的摩擦材质为***的碳化钨。所有外露紧固件均为不锈钢。
7、标准部件采用电解分离技术，可以有效防止腐蚀。

安装系统说明
安装潜水搅拌机可采用的安装技术多种多样。下面提供了其中***常见、***方便、***快捷的安装方式，该***安装系统可在无需排出池中污水的情况下，能快速安装和拆卸潜水搅拌机。并且***。我们还可以提供其他安装方式的指导。
潜水搅拌机的潜水深度可以根据需要进行垂直方向的调节。吊架座、支撑架和下托架与池的联结均采用与预埋件焊接固定。客户订货时，请提供池深H，以便我公司加工时确定导杆尺寸及支撑架的数量。安装系统的材质碳钢或不锈钢制造。起吊装置除吊架座外，数台搅拌机可共用一套。为方便搅拌机安装及起吊，应在起吊位置的护栏上开活动门。
一般地每个规格搅拌机对应一种安装系统，如用户有特殊需要，可另配其他型式安装系统。各型式安装系统其结构有所不同。

潜水搅拌机安装注意事项
1、导杆应与水平面垂直，可采用铅锤校正；
2、起吊潜水搅拌机时，叶轮段较水平面应上仰2~5度；
3、起吊中心和潜水搅拌机的起吊重心处于同一垂直线上；
4、导杆与支撑架应与池底预埋件焊接牢固。

安装系统及尺寸

安装系统根据搅拌机主机结构特点及设备安装运行需要分为系统Ⅰ、Ⅱ、Ⅲ共三种型式。而安装系统Ⅰ又分为Ⅰ-1和Ⅰ-2两种型式。一般地每个规格搅拌机对应一种形式的安装系统，如用户有特殊需要，可另配其他型式安装系统。）
1、安装系统I-1（本系统只适用于QJB0.85/8-260/3-740、QJB1.5/6-260/3-980）
如图3所示，安装系统Ⅰ-1主要由手拉葫芦、起吊柱、起吊环链（以上附件池深小于3米时无）、导杆、上转盘、支撑架、支撑板和下转盘等组成。潜水搅拌机通过下转盘与导杆联接，悬挂于导杆下部，导杆则通过上转盘固定在上支撑架上。潜水搅拌机可通过下转盘上联接螺栓位置的改变，在铅垂面上与水平面成一定的倾角安装；潜水搅拌机也可通过上转盘与导杆的联接螺栓位置的改变绕上转盘轴线作120度旋转，以适应不同方向搅拌或推流，消除水池中的死区，使水流处于合理运行状态。
该型安装系统常规安装为膨胀螺栓固定即可，也可采用预埋件安装形式，预埋尺寸及位置按图布置。
